電動夾爪工作原理：從動力到執行的全流程拆解

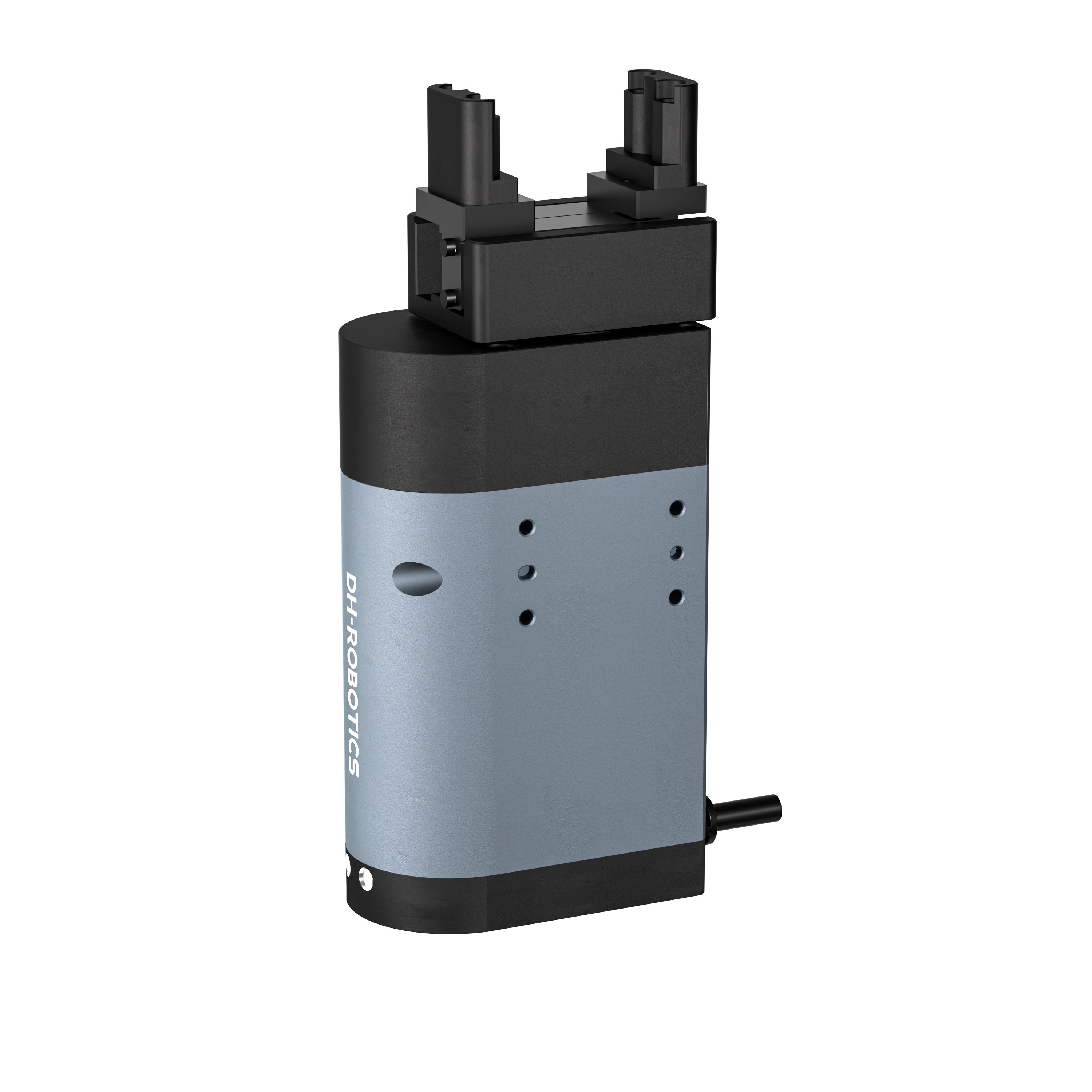

　　電動夾爪作為自動化抓取的核心執行單元，能精準完成 “張開 - 抓取 - 閉合 - 釋放” 動作，其工作原理本質是 “電能轉化為機械能 + 智能控制協同” 的過程。從微型電子元件抓取到重型工件搬運，不同規格的電動夾爪雖結構有差異，但核心邏輯一致 —— 通過動力模塊提供能量，傳動模塊轉化運動形式，控制模塊精準調控參數，感知模塊反饋狀態，最終實現穩定抓取。本文從核心構成入手，拆解電動夾爪的工作全流程，讓技術原理更易理解。

　　一、核心構成：四大模塊支撐工作基礎

　　電動夾爪的穩定運行，依賴 “動力模塊、傳動模塊、控制模塊、感知模塊” 的協同配合，每個模塊都承擔關鍵功能，缺一不可。

　　1. 動力模塊：提供能量的 “心臟”

　　動力模塊以伺服電機為核心（部分微型夾爪用步進電機），其作用是將電能轉化為旋轉機械能。伺服電機的優勢在于能精準響應控制信號，根據指令調整轉速、扭矩與轉向，例如抓取 5kg 工件時，電機輸出扭矩需匹配負載需求，避免 “扭矩不足抓不牢” 或 “扭矩過大傷工件”。同時，電機內置編碼器（分辨率 13-23 位），可實時反饋旋轉角度與轉速，為后續精準控制提供數據支撐 —— 比如電機旋轉 1 圈，編碼器能輸出 thousands 個脈沖信號，計算出夾爪的位移精度達 0.01mm。

　　2. 傳動模塊：轉化運動的 “橋梁”

　　傳動模塊的核心任務是將電機的旋轉運動，轉化為夾爪夾指的直線開合運動，常見結構有滾珠絲杠傳動與同步帶傳動兩種。滾珠絲杠傳動精度高（重復定位精度 ±0.01mm），適合精密場景：電機帶動絲杠旋轉，絲杠上的螺母與夾指連接，絲杠旋轉時螺母帶動夾指沿導軌直線移動，實現開合；同步帶傳動則通過電機帶動同步帶輪，同步帶牽引夾指移動，優勢是行程長（可達 3000mm）、速度快，適合大尺寸工件抓取。兩種傳動結構都需搭配導軌，確保夾指移動平穩，避免偏移。

　　3. 控制模塊：精準調控的 “大腦”

　　控制模塊由伺服驅動器與控制器組成，是電動夾爪的 “決策中心”。伺服驅動器接收控制器的指令（如開合行程、夾持力、速度），將電網輸入的交流電轉化為直流電，輸出適配電機的電壓與電流，驅動電機運轉；同時，驅動器還會接收電機編碼器的反饋信號，對比指令值與實際值，通過 PID 算法修正偏差 —— 比如指令要求夾指移動 50mm，若反饋僅移動 49.98mm，驅動器會微調電機輸出，補全 0.02mm 偏差。控制器則分為本地控制器（如按鍵面板）與上位機（如 PLC、工業電腦），用于設置參數（如夾持力 50N、開合速度 30mm/s）與觸發動作（如接收到 “取料信號” 后啟動抓取）。

　　4. 感知模塊：反饋狀態的 “神經”

　　感知模塊是實現精準抓取的關鍵，主要包括位置傳感器與力傳感器。位置傳感器（如光電開關、磁柵尺）安裝在夾爪導軌兩端，用于檢測夾指是否到達 “最大張開位” 或 “閉合到位”，避免超程損壞；力傳感器（如應變片式傳感器）集成在夾指或傳動結構中，能實時檢測夾持力大小（精度 ±0.1-1N），比如抓取玻璃蓋板時，力傳感器檢測到夾持力超 10N，會立即反饋給控制模塊，降低電機輸出，防止玻璃碎裂。部分高端夾爪還會加裝視覺傳感器，識別工件位置與姿態，輔助調整抓取角度。

　　二、工作流程：從指令到執行的六步閉環

　　電動夾爪的完整工作流程，是 “指令下發 - 動力啟動 - 傳動轉化 - 狀態反饋 - 精準調整 - 動作完成” 的閉環過程，每個步驟環環相扣，確保動作精準穩定。以大寰 PGI 系列工業夾爪抓取 10kg 金屬工件為例，具體流程如下：

　　1. 指令下發：明確作業需求

　　用戶通過上位機（如 PLC）向電動夾爪發送指令，包含 “目標動作（抓取）、開合行程（120mm，適配工件長度）、夾持力（80N，抵抗工件重力）、開合速度（30mm/s，避免沖擊）”。指令通過工業通訊協議（如 EtherCAT、Modbus）傳輸至夾爪的控制模塊，控制模塊解析指令后，生成驅動電機的具體參數。

　　2. 動力啟動：電機輸出能量

　　控制模塊向伺服驅動器發送驅動信號，驅動器將 220V 交流電轉化為適配電機的直流電（如 DC24V），輸出對應電流與電壓?jiǎn)?dòng)伺服電機。電機根據指令開始旋轉，編碼器同步工作，每旋轉一定角度就向驅動器發送脈沖信號 —— 比如電機旋轉 1°，編碼器輸出 100 個脈沖，驅動器通過脈沖數計算電機實際旋轉角度，判斷夾指的移動距離。

　　3. 傳動轉化：旋轉變直線運動

　　電機旋轉帶動傳動模塊工作：若為滾珠絲杠結構，電機軸與絲杠通過聯軸器連接，電機旋轉時絲杠同步旋轉，絲杠上的螺母因螺紋約束無法旋轉，只能沿絲杠軸線方向直線移動，螺母與夾指固定，進而帶動夾指沿導軌張開（或閉合）；若抓取的是 120mm 長的工件，電機需驅動絲杠旋轉至螺母移動 60mm（夾爪兩夾指同步反向移動，總行程 120mm）。

　　4. 狀態反饋：感知模塊實時監測

　　在夾指移動過程中，感知模塊持續反饋狀態：位置傳感器實時檢測夾指位置，當夾指張開至 120mm 時，位置傳感器發送 “到位信號” 給控制模塊；同時，力傳感器監測夾持力，當夾指接觸工件后，工件對夾指產生反作用力，力傳感器將力值數據轉化為電信號反饋給控制模塊，控制模塊對比實際力值與指令力值（80N）。

　　5. 精準調整：修正偏差保精度

　　若力傳感器反饋夾持力僅 70N（未達指令值），控制模塊會指令驅動器增大電機輸出扭矩，電機帶動夾指繼續小幅閉合，直到力值達到 80N；若因工件尺寸偏差，夾指未接觸工件就已到達預設行程，力傳感器反饋力值接近 0，控制模塊會發出 “異常報警”，避免空夾運行。同時，編碼器反饋的電機旋轉角度若與理論計算值有偏差（如指令移動 60mm，實際僅 59.98mm），控制模塊會通過 PID 算法微調電機，補全 0.02mm 偏差，確保夾指位置精準。

　　6. 動作完成：穩定抓取與釋放

　　當夾指閉合到位且夾持力達標后，控制模塊發送 “抓取完成” 信號給上位機，夾爪保持夾持力穩定，配合機器人或移動機構將工件搬運至目標位置。到達位置后，上位機發送 “釋放指令”，控制模塊指令電機反轉，帶動夾指張開，工件釋放；隨后夾指回到初始位置，等待下一次指令，完成整個工作循環。

　　三、關鍵技術：保障原理落地的核心能力

　　電動夾爪能實現精準、穩定的抓取，還依賴三項關鍵技術的支撐，這些技術是工作原理的延伸，也是區別于傳統氣動夾爪的核心優勢。

　　1. 閉環控制技術：動態修正偏差

　　電動夾爪采用 “位置 - 速度 - 扭矩” 三重閉環控制：位置閉環通過編碼器反饋修正夾指位移，速度閉環通過電機轉速反饋調整運行速度，扭矩閉環通過力傳感器反饋控制夾持力。三重閉環讓夾爪在負載變化時仍能保持精度 —— 比如抓取重量從 5kg 變?yōu)?8kg，扭矩閉環會自動增大電機輸出，位置閉環確保夾指位移不變，避免因負載變化導致抓取偏差。

　　2. 力控調節技術：柔性適配工件

　　通過力傳感器與控制算法的協同，電動夾爪能實現 “柔性夾持”：接觸工件初期，以低力值（如 10N）試探接觸，避免沖擊；接觸后逐步增大夾持力至目標值，且力值波動可控制在 ±5% 以內。針對脆弱工件（如玻璃、塑料），還能設置 “力飽和控制”—— 當夾持力達到預設值后，即使夾指繼續移動，力值也不再增大，防止工件變形。

　　3. 通訊協同技術：融入自動化系統

　　電動夾爪支持多種工業通訊協議（如 EtherCAT、Modbus-TCP、Profinet），能與機器人、PLC、MES 系統無縫對接，實現 “指令 - 反饋 - 調度” 的全流程協同。例如在智能分揀線中，MES 系統通過視覺識別獲取工件尺寸，實時將行程、力值參數發送給夾爪；夾爪完成抓取后，將 “完成信號” 回傳至 MES，MES 再調度下一環節設備，實現全自動化生產。

　　四、不同場景的原理適配：結構微調滿足需求

　　雖核心原理一致，但不同場景的電動夾爪會在結構上微調，以適配需求。例如精密電子行業的微型夾爪（如大寰 PGE 系列），采用 “微型伺服電機 + 微型滾珠絲杠”，傳動結構緊湊，行程 5-50mm，力控精度 ±0.1N，滿足芯片、電容等小尺寸工件抓取；新能源電池行業的大行程夾爪，采用 “雙伺服電機 + 同步帶傳動”，行程可達 2000mm，能適配 1000mm 長的電池模組；食品行業的夾爪則在夾指處加裝 “食品級硅膠套”，傳動結構做密封處理（IP67 防護），避免污染食品，原理不變但細節適配場景需求。

　　從動力輸出到精準執行，電動夾爪的工作原理圍繞 “精準、穩定、柔性” 展開，通過四大模塊協同與關鍵技術支撐，實現了從 “機械抓取” 到 “智能抓取” 的升級。理解這一原理，不僅能幫助企業更好地選型與調試，還能根據實際需求優化參數，讓電動夾爪在自動化生產中發揮更大價值。
